Идея для хобби: как сделать пневматический пистолет из бумаги своими руками

Мастера бумажного оружейного дела делятся на два больших лагеря. Одни делают из бумаги точные копии реально существующих пистолетов, автоматов, винтовок. Их основная задача — тщательно изучить оригинал по чертежам, фотографиям, описаниям, расчертить бумажные развертки и аккуратно склеить их. Если покрасить получившиеся модели в черный цвет, их будет трудно отличить от оригинала: ведь цель моделиста — воссоздать мельчайшие детали реального оружия.

Представители противоположного лагеря делают оружие, не имеющее прототипов в реальной жизни. Их модели зачастую имеют несуразный вид, зато они способны стрелять. Моделисты стремятся повторить как можно больше функций реального оружия — сделать действующий затвор, многозарядный магазин, точный прицел. Эти ружья способны вести прицельный огонь, с ними можно играть, вести боевые действия. Бумажные пули, вылетающие из наиболее удачных образцов, могут пробить газетный лист.

Разумеется, решив приобщиться к популярному хобби, мы примкнули ко второму лагерю и задались целью построить действующее оружие. Мы изучили множество инструкций в интернете, посмотрели десятки видеороликов. Вот тут-то нас и поджидало разочарование. Подавляющее большинство «действующих» бумажных пистолетов, автоматов и даже снайперских винтовок на поверку оказались всего-навсего духовыми трубками. За прикладом каждого ружья скрывался бумажный мундштук, в который должен был дуть стрелок. Исключение составила пара примитивных бумажных арбалетов с канцелярскими резинками в качестве тетивы.

Стоит ли говорить, что такое положение дел нас в корне не устроило. Нам был нужен пистолет из бумаги, который будет стрелять по-настоящему, при нажатии на спусковой крючок. Приняв во внимание, что пороховой заряд плохо сочетается с таким легковоспламеняющимся материалом, как бумага, мы решили сделать наше оружие пневматическим. При конструировании учитывалось и дополнительное требование: все материалы и инструменты для сборки пистолета должны представлять собой широко распространенные офисные принадлежности.

Чтобы повторить наш опыт, вам понадобится:

Действующие модели бумажных вооружений выглядят так странно, потому что оружие должно обладать конструктивной жесткостью. Единственная жесткая форма из бумаги — рулон. Квадраты, треугольники, соты легко гнутся от дуновения ветерка. А вот газетным рулоном можно сразить муху на лету. Поэтому все конструктивные элементы бумажного пистолета — это бумажные трубы.

Устройство и принцип работы оружия понятны из схем и иллюстраций. Дадим лишь несколько советов, почерпнутых из собственного опыта. Каждая деталь делается из целого листа бумаги формата А4. Если вы не ходите на демонстрации в защиту девственных лесов, не жалейте материала: чем больше бумаги, тем жестче конструкция и тем большее усилие можно вложить в выстрел. Чтобы труба была надежной, проклейте скотчем продольный шов.

Торец поршня можно вырезать из бумаги, но проще герметизировать его с помощью скотча. Наклеивайте на отверстие поперечные полосы ленты под разными углами, а затем еще раз обмотайте край. Цилиндр и ствол можно соединить, вырезав на их поверхности боковые отверстия и совместив их. Это соединение вряд ли удастся сделать полностью герметичным, однако беспокоиться об этом не стоит: давление в цилиндре будет возрастать столь стремительно, что небольшая утечка воздуха через щели не окажет существенного влияния на мощность выстрела.

Рукоять рекомендуем сворачивать как минимум из двух листов бумаги и максимально надежно крепить к стволу и пневмоцилиндру скотчем. То же касается соединения спускового рычага и спускового крючка. Дело в том, что во взведенном положении резинка сдавливает конструкцию, создавая сильное трение между спусковым рычагом и упором цилиндра. Чтобы произвести выстрел, нужно приложить значительное усилие. Большая его часть придется на рукоять и спусковой крючок.

Чтобы хоть как-то смягчить спуск, советуем оклеить кончик спускового рычага и поршневой упор скотчем. Это уменьшит трение между деталями и снизит нагрузку на механизм.

Наконец, дальность стрельбы напрямую зависит от качества изготовления пуль. Обрезайте их так, чтобы диаметр снаряда точно соответствовал диаметру ствола. Если он будет больше, выстрелу помешает трение, если меньше — разгерметизация ствола.

Из бумаги можно сделать много разного оружия. Если хотите собрать целый арсенал, приглядитесь к следующим идеям.

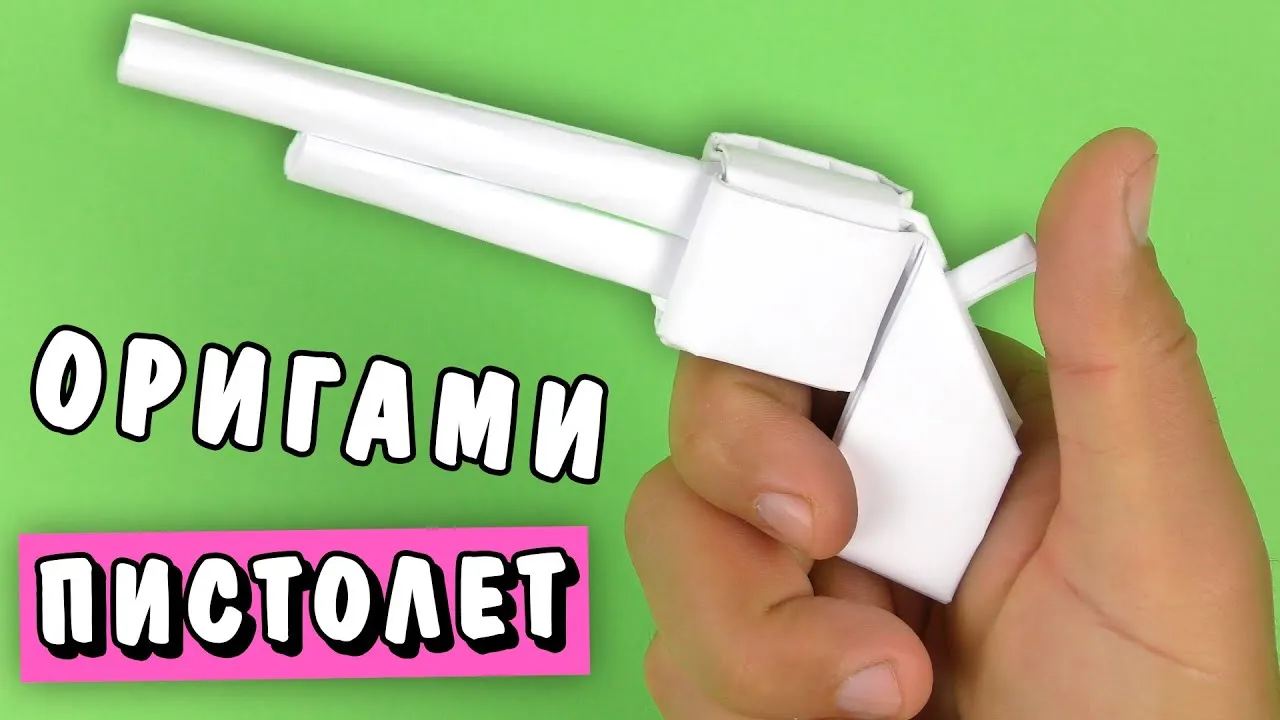

Для создания простого пистолета для новичков моделирования вам потребуется следующее:

Инструкция:

Такой пистолет не будет стрелять, но внешне выглядит необычно. А еще он достаточно прост в производстве.

Все мальчики знают, что сюрикены — это основное оружие ниндзя, которое может иметь от четырёх до восьми лезвий. Наш сюрикен состоит из четырёх лезвий и его легко изготовить, даже без просмотра обучающих видео.

Разрежьте квадратный лист бумаги пополам, чтобы получить два одинаковых прямоугольника. Сложите их пополам и хорошо прогладьте сгибы, используя ноготь, но будьте осторожны, чтобы не повредить материал. Обратите внимание, что все детали должны быть симметричными для обеспечения хороших метательных свойств сюрикена.

Расположите перед собой первый прямоугольник и поднимите нижний левый угол вверх, затем опустите верхний правый угол вниз. Повторите то же самое со вторым прямоугольником, но углы сгибайте в противоположные стороны.

Положите перед собой первую полосу, опустите левую сторону вниз, чтобы верхняя сторона прошла по вертикальному ребру треугольника справа, образуя букву «Г».

Переверните поделку и повторите процесс, опуская верхнюю часть по ребру. В результате образуется карман. Разместите первую заготовку карманом вниз, а вторую — карманом вверх и перпендикулярно сверху. Согните нижние лучи по сформированному сгибу и заложите их в открытые карманы верхних.

Этот необычный вид оружия может показаться сложным на первый взгляд, но на самом деле всё довольно просто. Наган — это разновидность револьвера, и вы можете узнать, как сделать его из бумаги, следуя инструкции:
