Как сделать пескоструйный аппарат своими руками
Можно здорово сэкономить, и сделать пескоструйной аппарат своими руками — смогут даже люди, кому совершенно незнакома работа с распылителями. Это устройство поможет во многих ситуациях, и особенно оно эффективно при борьбе с коррозией и следами окалины.
С чего начать изготовление пескоструйного аппарата
Для того, чтобы собрать пескоструйный аппарат своими руками, нужен хотя бы маломальский чертеж. Вот так выглядит схема устройства, которое вы решили сделать.
К слову, из-за того, что пескоструйный аппарат сделан своими руками, он не уступит по качеству магазинному, если вы правильно соедините детали. Спешим заверить, это не так сложно, как вы думаете, поэтому прилагаем инструкцию.
Что нужно, чтобы собрать пескоструйный аппарат
- шаровые краны с высоким уровнем надежности и долговечности (лучше выбирать такие изделия у проверенных производителей);
- армированный резиновый шланг (не менее 14 мм в диаметре), способный выдержать высокое давление и постоянное воздействие абразивного материала;
- газовый шланг, по которому будет подаваться сжатый воздух, пока еще не смешанный с абразивным материалом (диаметр такого шланга должен быть не менее 10 мм);
- штуцера, при помощи которых будет выполняться соединение шлангов с элементами системы, а также зажимы цангового типа;
- ФУМ-лента — нужна для того, чтобы обеспечить герметичность соединения всех элементов конструкции самодельной пескоструйной установки, работающих под высоким давлением.
Как собрать пескоструйный аппарат. Видео
Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства, поэтому приложим видео как раз на такой случай.
Собрать пескоструйный аппарат по инструкции в видео можно, но она отличается от нашей ниже.
Как собрать пескоструйный аппарат. Инструкция
- подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости отлично подойдет газовый баллон. Лучше, если в нём, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор;
- в подготовленном баллоне надо просверлить два отверстия, одно из которых будет использоваться для подачи абразивного материала, а второе – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны;
- чтобы машина для пескоструйной обработки была мобильна, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса;
- к штуцерам насадки пескоструйной установки подсоединяются шланг от компрессора и рукав, по которому поступает абразивный материал. Внутри такой насадки происходит смешивание этих компонентов, в результате чего образуется абразивная смесь, используемая для выполнения обработки;
- чтобы регулировать параметры потока абразивной смеси в систему пескоструйного аппарата включаются краны и дозаторы.

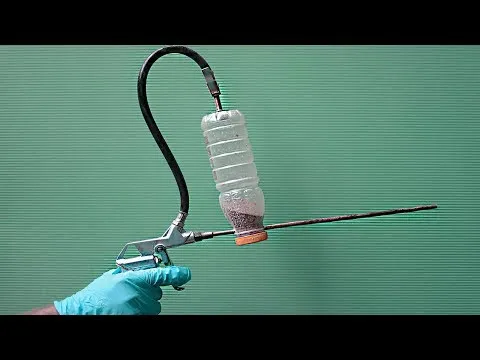

Секрет изготовления хорошего пескоструйного аппарата своими руками заключается в том, чтобы правильно соединить все эти элементы, слегка их доработав при помощи ножа, клея и напильника. Часть воздуха будет подаваться в металлическую трубку, в которой нужно сделать прорезь для подачи песка. Песок будет храниться в надетой на трубку пластиковой бутылке. Другая часть воздуха по резиновому шлангу будет поступать в бутылку с песком сверху. Этого достаточно, чтобы пескоструйный аппарат заработал.
