Автоматический выключатель защищает проводку от двух основных проблем: длительной перегрузки и короткого замыкания. За первую отвечает тепловой расцепитель, а за вторую – электромагнитный.
Зачем автоматам буквы B, C и D и какой выбрать для дома

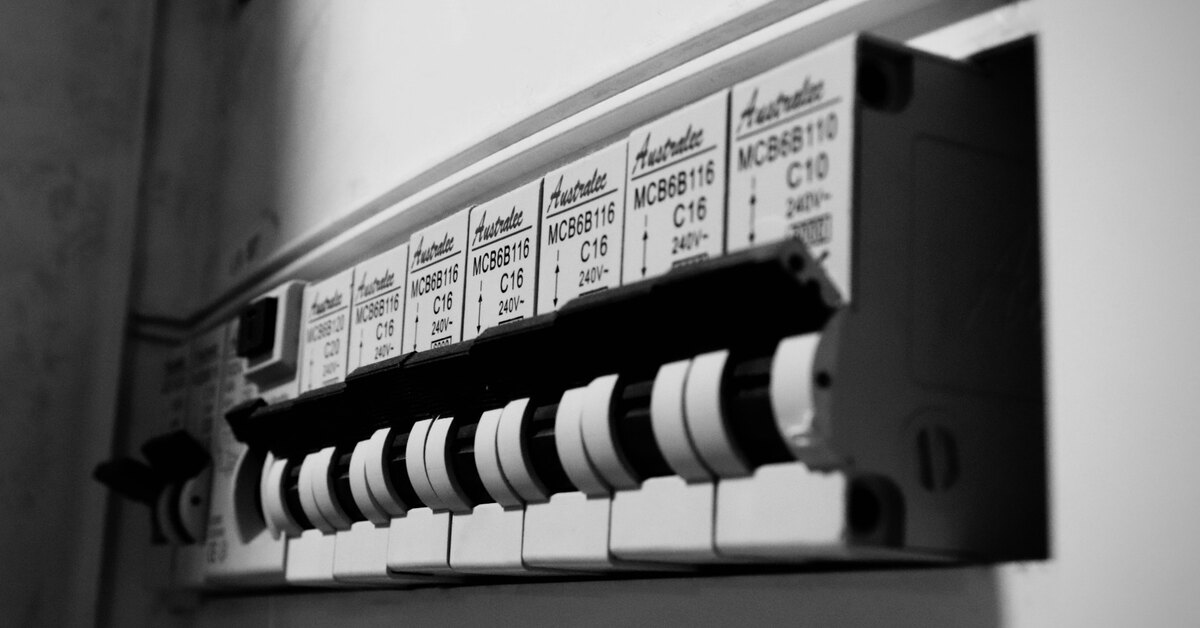

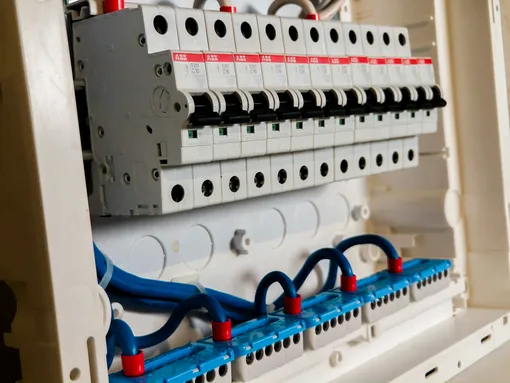

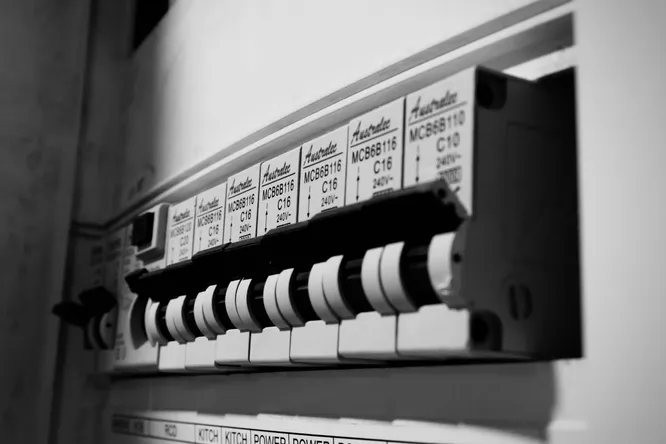

На корпусе автоматического выключателя можно увидеть не только цифры, но и букву – чаще всего B, C или D. Она показывает, насколько быстро автомат отреагирует на резкий скачок тока. Разбираемся, чем отличаются эти характеристики и почему выбирать автомат только по букве не стоит.
Unsplash
Буква показывает скорость срабатывания
Именно работа электромагнитного расцепителя связана с буквами B, C и D. Они обозначают характеристику срабатывания – диапазон, в котором автомат мгновенно отключает цепь при резком увеличении тока.
Для бытовых автоматов по стандарту IEC 60898-1 обычно используются такие диапазоны:
- B – мгновенное срабатывание примерно при 3–5 номинальных токах;
- C – примерно при 5–10 номинальных токах;
- D – примерно при 10–20 номинальных токах.
Например, у автомата C16 номинальный ток составляет 16 А. При коротком замыкании электромагнитный расцепитель сработает при токе, попадающем в соответствующий для характеристики C диапазон.
При этом буква не означает, что автомат на C16 рассчитан на 16 А, а B16 – на другой ток. В обоих случаях номинал составляет 16 А, просто реакция на кратковременный скачок будет разной.
Продолжение ниже
Видео
Продолжение
Почему нельзя просто взять самый «быстрый»
Казалось бы, логично выбрать автомат с характеристикой B: чем раньше он отключит питание, тем лучше. Но электрические приборы при включении могут на короткое время потреблять значительно больше своего рабочего тока.
Особенно это характерно для устройств с электродвигателями, трансформаторами и некоторыми импульсными источниками питания. Например, холодильник или мощный электроинструмент в момент запуска способен вызвать скачок тока. Слишком чувствительный автомат может принять его за аварийную ситуацию и отключить линию.
Поэтому B чаще применяют для цепей с небольшими пусковыми токами – например, освещения и обычных розеточных линий. C лучше переносит кратковременные броски тока и поэтому широко используется в бытовых сетях. D рассчитан на еще более значительные пусковые токи и чаще встречается там, где работают мощные электродвигатели и другое оборудование с тяжелым запуском.
Как выбрать автомат
Главное – не выбирать автомат только по букве. Сначала определяют сечение и допустимый ток кабеля, характер нагрузки и условия прокладки. Номинал автомата должен соответствовать возможностям защищаемой проводки: его задача – не дать кабелю перегреться.
Затем учитывают характер нагрузки. Для обычной домашней линии часто подходит характеристика C, но конкретный выбор зависит от схемы и оборудования. Для цепи с чувствительной нагрузкой может потребоваться B, а для мощного двигателя – D.
И еще один важный момент: автомат не увеличивает допустимую мощность розетки или кабеля. Если заменить его на более «мощный» выключатель, не меняя проводку, защита может стать хуже. Поэтому окончательный номинал и характеристику автомата подбирают для всей цепи, а не только для прибора, который хочется подключить.
