Представьте, что ваш смартфон — это голодный маленький робот, а зарядка — это процесс его кормления особой «энергетической кашей». Весь путь начинается в розетке, где живет переменный ток — беспокойный и неорганизованный, как толпа после концерта.
Ватты, вольты и шнурок: как работает зарядка для смартфона?
Вы воткнули кабель в розетку, и телефон начинает оживать. Кажется, что все просто? На самом деле, за этой ежедневной манипуляцией скрывается многоэтапный инженерный конвейер, где нестабильный ток из розетки проходит через диодные мосты, ШИМ-контроллеры и чипы-переговорщики, чтобы в итоге бережно «упаковать» энергию в литий-ионный аккумулятор. Разберем по винтикам, как на самом деле работает этот процесс.
Freepik

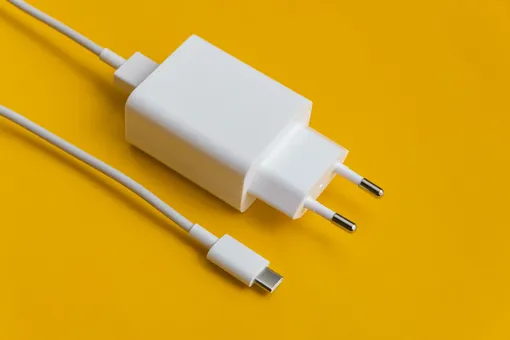

Он для телефона опасен. Поэтому задача зарядного устройства (той самой «кубической» коробочки с вилкой) — превратить этот ток в спокойный, постоянный и безопасный. Но пойдем по порядку.
Все начинается с розетки
Розетка выдает переменный ток (AC) с напряжением 220В/50Гц — он нестабилен и опасен для электроники. Задача блока питания (адаптера) — преобразовать его в постоянный ток (DC) нужного напряжения.
Сначала диодный мост выпрямляет AC, сглаживая синусоиду, а затем импульсный стабилизатор (SMPS) с помощью высокочастотного трансформатора и ШИМ-контроллера снижает напряжение до стандартных 5В (или выше для быстрой зарядки). КПД такого преобразования достигает 85–90% — энергия почти не тратится на нагрев.
Адаптер — укротитель тока
Современный адаптер — это мини-компьютер. Его контроллер (например, на чипе от Power Integrations) не только управляет преобразованием, но и анализирует нагрузку. При подключении к телефону он «предлагает» стандартный профиль питания по протоколу USB Power Delivery (USB PD) или Qualcomm Quick Charge.
Внутри зарядника происходит ключевое колдовство. Специальная микросхема (контроллер) сначала «выпрямляет» переменный ток, а затем «понижает» его напряжение до нужных смартфону 5 Вольт (или даже 9, 12, 20В для быстрой зарядки).
Качество этого процесса и определяет, будет ли ваш адаптер просто работать или не спалит при этом гаджет.
Провод — не просто «шнурок»

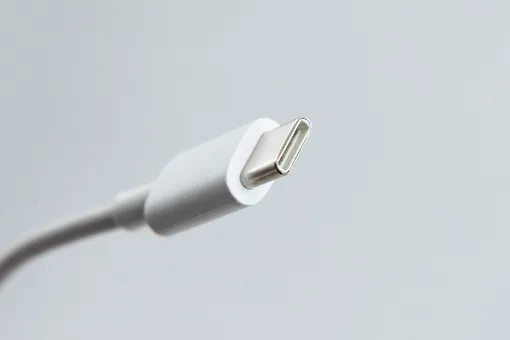

Внутри сертифицированного кабеля USB-C — не два, а минимум четыре проводника: для питания (Vbus и GND) и данных (D+ и D-). В E-Mark-чипе (в разъеме) записан профиль мощности — например, поддержка 100 Вт. Без этого чипа при высокой мощности кабель перегреется.
Толщина проводников (калибр AWG) критична: для 3А хватит 28 AWG, а для 5А нужен 24 AWG. Дешевые кабели экономят на меди — отсюда падение напряжения и нагрев. Поэтому тут экономить никак нельзя.
А что внутри телефона?
Получив «энергетическую кашу», телефон не спешит отправлять ее прямиком в аккумулятор. Внутри смартфона стоит система управления питанием (PMIC). Перед подачей тока на аккумулятор она:
- Проверяет протокол связи с адаптером (через линию данных CC).
- Стабилизирует входящее напряжение LDO-стабилизатором или бустовым преобразователем.
- Контролирует температурный датчик (NTC) аккумулятора.
- Регулирует ток по алгоритму CC/CV (постоянный ток/постоянное напряжение): сначала идет зарядка максимальным током (например, 3А), а после достижения 80% — плавное снижение до 0,1А.
Главный герой: сама батарея
Внутри аккумулятора идет химическая реакция. Упрощенно: при зарядке ионы лития под действием электрического тока перемещаются от положительного электрода к отрицательному и «застревают» там, накапливая энергию.
Процесс этот деликатный — слишком сильный ток (как огромный напор воды) может повредить структуру батареи, отсюда и важность всех предыдущих этапов контроля.
Быстрая зарядка
Протоколы вроде USB PD 3.1 или VOOC работают по принципу PPS (Programmable Power Supply). Адаптер и телефон каждые 10–20 мс обмениваются данными, динамически меняя напряжение с шагом 0,02В.
Например, для 25 Вт зарядки можно установить 5.5В/4.6А вместо 9В/2.7А — это снижает нагрев кабеля. Но после 60% емкости система переходит на «докачку» малым током (0.5–1C, где C — емкость аккумулятора в А/ч). Поэтому «ультрабыстрые» ватты работают только в начале процесса.
Почему дешевые зарядки опасны?
Несертифицированный блок может:
- Подавать пульсации напряжения выше 100 мВ (допуск — до 50 мВ), что убивает PMIC.
- Игнорировать температурную компенсацию: при нагреве аккумулятора нужно снижать напряжение, иначе банка вздуется.
- Не иметь гальванической развязки между высоковольтной и низковольтной частью — риск удара током.
И помните: используя оригинальные аксессуары, вы не платите за бренд — вы получаете согласованную работу всех звеньев цепи. Как говорится: «Любишь быстро заряжать — умей выбирать контроллеры».
