Главный источник тепла — система на чипе. В нее входят центральный процессор, графика и другие вычислительные блоки. Чем сложнее задача, тем больше энергии им нужно и тем сильнее они нагреваются. В мобильных играх к этому добавляются высокая яркость экрана, постоянная работа сети, запись или трансляция происходящего на экране, а также питание от аккумулятора.
Как охлаждаются игровые смартфоны: разбираемся на примере Infinix GT 50 Pro
За последние годы смартфоны научились выполнять задачи, которые еще недавно были под силу только ПК. Однако с ростом мощности увеличивается и тепловыделение, и без эффективной системы охлаждения производительность неизбежно падает. Разбираемся, как инженеры решают эту проблему на примере игрового смартфона Infinix GT 50 Pro.
Infinix GT 50 Pro
Почему смартфоны нагреваются
Когда температура достигает критических значений, срабатывает троттлинг — процессор снижает частоты, чтобы избежать перегрева. В результате падает производительность, а игровой процесс становится менее плавным. Именно поэтому стабильность в играх зависит не только от мощности чипа, но и от того, насколько грамотно инженеры отвели тепло.
Как развивались технологии охлаждения: от медных пластин до испарительных камер
Первые смартфоны охлаждались довольно просто: тепло от процессора передавалось на металлические элементы корпуса через небольшие медные пластины. Для маломощных чипов этого хватало, поэтому похожие решения до сих пор встречаются в бюджетных моделях.
С ростом производительности появились дополнительные теплораспределительные слои. Сначала производители активно использовали медную фольгу: она хорошо проводит тепло, но добавляет вес и не всегда удобна для тонких корпусов. Поэтому на смену ей во многих устройствах пришли графитовые и графеновые пленки — тонкие, легкие и способные быстро распределять тепло по большой площади.
Позже появились тепловые или испарительные трубки. Именно такие решения чаще всего и называют жидкостным охлаждением: внутри герметичного элемента находится небольшое количество жидкости, которая при нагреве испаряется, переносит тепло в более холодную часть устройства и снова конденсируется.
Испарительная камера — следующая ступень развития систем охлаждения — работает по похожему принципу, но за счет большей площади распределяет тепло равномернее, поэтому лучше подходит для мощных смартфонов, рассчитанных на длительную нагрузку.
Почему играм нужно больше
В обычных задачах нагрев кратковременный, а в игре процессор, графика, экран и сеть работают на полную не секунды, а десятки минут без перерыва. Поэтому важна не только пиковая мощность чипа, но и то, как долго смартфон способен удерживать ее без троттлинга.
Из-за этого в игровых моделях все чаще встречается не один, а сразу несколько уровней охлаждения. Один из примеров — Infinix GT 50 Pro.
Что использует Infinix GT 50 Pro

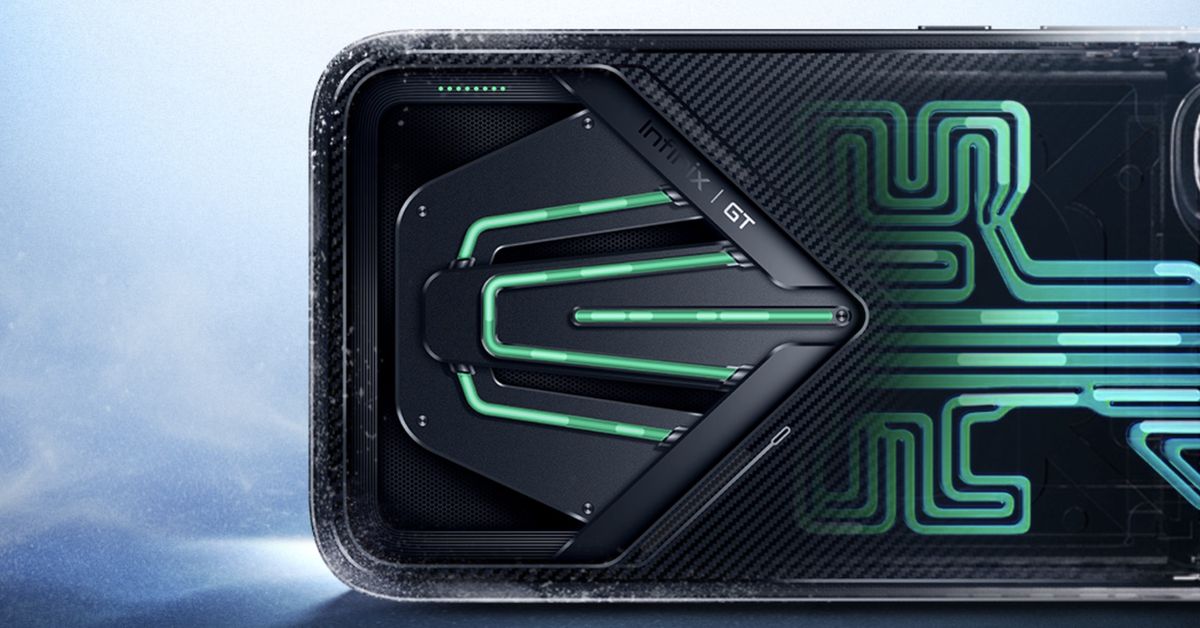

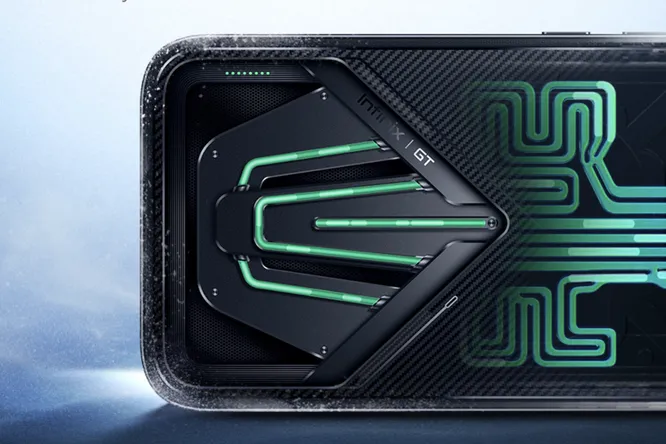

В смартфоне используется система HydroFlow — по сути, активная жидкостная архитектура с микропомпой, которая помогает перемещать охлаждающую жидкость внутри корпуса. Такая схема отличается от более привычного подхода, когда производители увеличивают площадь испарительной камеры или добавляют больше графитовых слоев.
При этом испарительная камера здесь тоже остается важной частью конструкции. GT 50 Pro получил 3D-камеру испарения площадью 7 700 мм², а общая площадь охлаждения достигает 32 700 мм². Иными словами, система работает в несколько этапов: испарительная камера и графитовые слои распределяют тепло по корпусу, а HydroFlow помогает активнее отводить его от основных горячих зон.
Сама HydroFlow рассчитана на работу с ключевыми источниками нагрева — процессором и аккумулятором. Жидкость циркулирует по микроканалам со скоростью до 6,5 мл в минуту, а за движение отвечает керамическая помпа на пьезоэлектрической технологии. На практике это нужно не для того, чтобы смартфон оставался холодным всегда, а чтобы он медленнее выходил на критические температуры и дольше держал производительность без резкого троттлинга.
Для максимальных нагрузок у Infinix GT 50 Pro есть еще один уровень охлаждения — внешний магнитный кулер GT MagCharge 2.0. Он крепится к корпусу и добавляет активное термоэлектрическое охлаждение мощностью 12 Вт. Это уже сценарий для тех случаев, когда смартфон работает почти на пределе.
Стоит отметить и возможность обходной зарядки. Это решение устроено довольно просто, но встречается далеко не во всех смартфонах: при подключении к внешнему источнику питания и выборе соответствующего режима аккумулятор Infinix GT 50 Pro исключается из энергетического контура, а питание идет напрямую к системе.
На первый взгляд разница температур может показаться небольшой: обходная зарядка снижает нагрев примерно на 1–2 градуса. Но в сочетании с испарительной камерой, HydroFlow и внешним кулером даже такой запас помогает смартфону дольше удерживать стабильную производительность. В итоге охлаждение в GT 50 Pro работает системно: распределить тепло внутри корпуса, дополнительно отвести его снаружи и снизить риск просадок производительности при долгой нагрузке.
