Проект «Гигапиксель» — не «сканер в коробке», а полноценная самодельная камера, созданная вокруг 12-линейного сенсора ILX561K из профессионального Epson-сканера. Автор, Янник Рихтер, разобрал устройство, реверсировал тайминги, написал собственный контроллер и интерфейс, напечатал корпус и встроил SSD, тачскрин и систему предпросмотра.
Гигапиксель! Фотограф создал камеру с разрешением 3200 МП и сенсором от сканера
Немецкий инженер-энтузиаст собрал 3,2-гигапиксельную камеру на основе линейного CCD-сенсора от сканера. Он полностью переписал протоколы, электронику и софт. Устройство снимает кадры размером 80 000×40 000 пикселей, но один снимок занимает до 30 минут.
Gigawipf
Получился самый продвинутый DIY-вариант гигапиксельной фотокамеры.

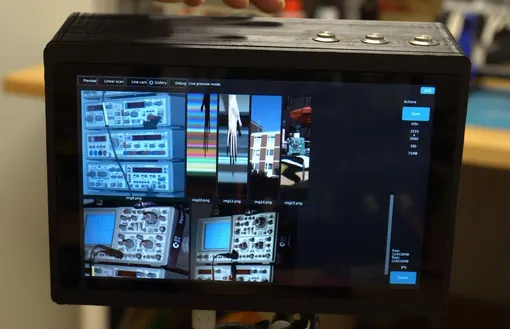

Камера имеет большой сенсорный экран и настраиваемый пользовательский интерфейс. /
Немец создал 3,2-гигапиксельную камеру
Идея использовать CCD-матрицы от планшетных сканеров не нова. Однако обычно такие проекты ограничивались переносом готовой электроники в корпус камеры.

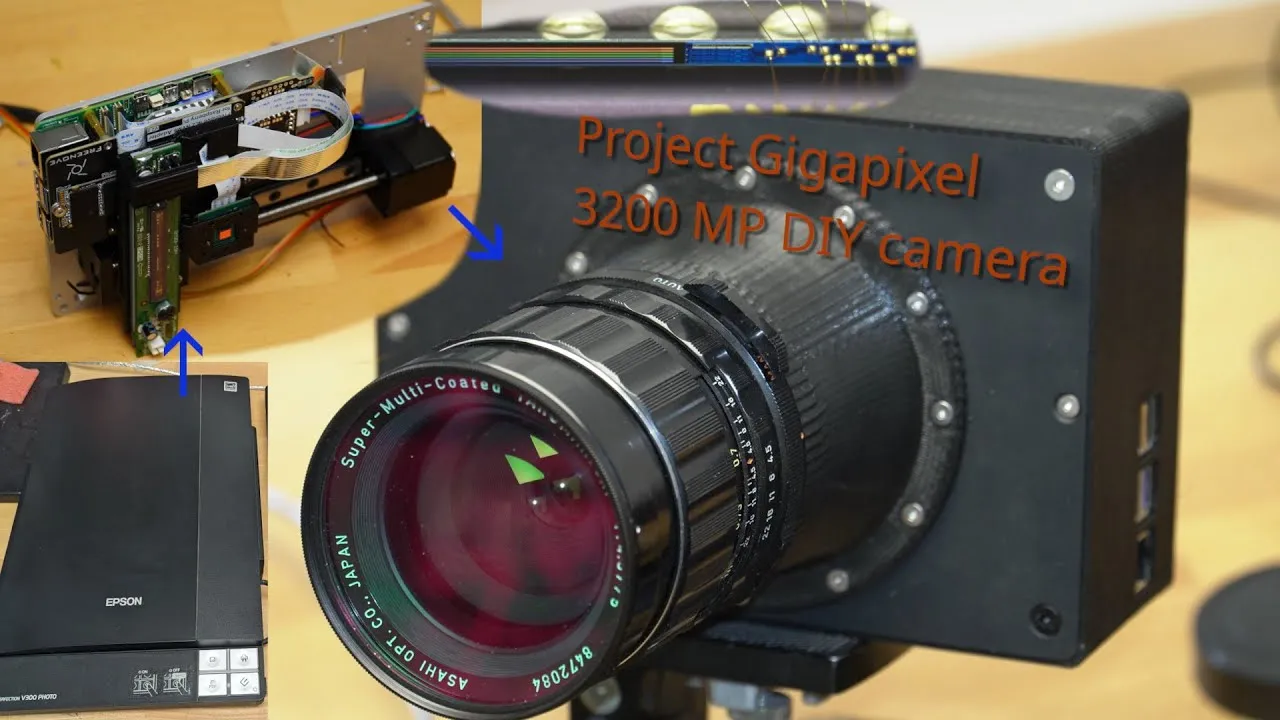

- Инженер Янник Рихтер пошел дальше: он снял сенсор Epson V-series 4800DPI, восстановил его протокол работы, создал новую плату управления и обеспечил совместимость с Raspberry Pi 5.
Линейный CCD формирует изображение построчно, перемещаясь во время «скана», что делает возможным захват гигантских кадров при условии идеальной неподвижности сцены.

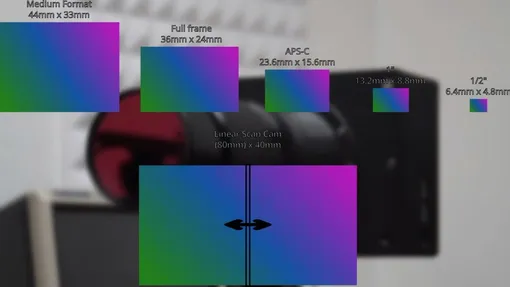

Градиент нового сенсора (снизу) в сравнении с привычными в фотоаппаратах (сверху) /
- При использовании объективов Pentax Asahi 6×7 камера дает кадры до 3,2 гигапикселя — примерно 80 000×40 000 точек.
- Один такой снимок весит около 19 ГБ в несжатом виде, а полная экспозиция и кодирование могут длиться более 30 минут.
- Предпросмотр высотой 3,5 тыс. пикселей занимает около 10 секунд.

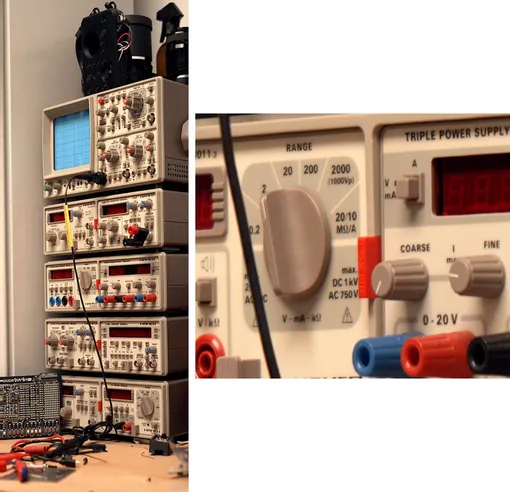

Изображение справа представляет собой 100% обрезку изображения с полным разрешением, снятого Рихтером с помощью камеры Гигапиксель /
Чтобы сделать систему практичной, Рихтер добавил вспомогательную CSI-камеру для предпросмотра, создал большое сенсорное меню, реализовал выбор ширины скана и режим linecam, когда подвижный механизм останавливается.
Камера сохраняет данные на встроенный NVMe-накопитель, а ПО полностью написано с нуля.
- Общая стоимость материалов составила около €570 (почти 52 тыс руб) — на порядок меньше, чем у коммерческих среднеформатных камер, при разрешении, недоступном ни одному серийному устройству.
Практическая область применения ограничена статичными сюжетами — архитектура, натюрморты, музейные объекты. Но сам проект демонстрирует, чего можно добиться, сочетая инженерный подход, реверс-инжиниринг и 3D-печать.
- В сообществе Raspberry Pi работу Рихтера назвали «безумно впечатляющей» — не только из-за разрешения, но и из-за полноценного превращения сканерного сенсора в фотографическую систему.
