Ученые искали идеальный кристалл, а нашли кое-что получше: для этого пришлось вывести из «спячки» диселенид палладия

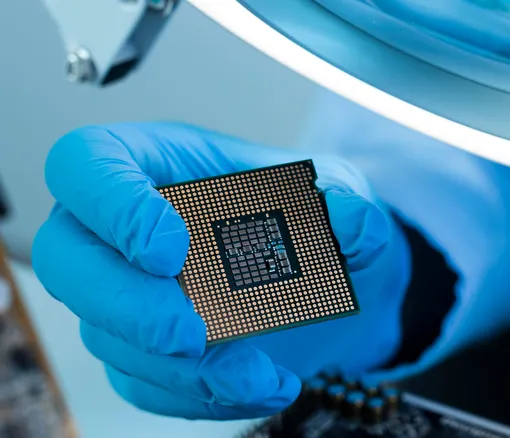

Производители микрочипов тратят миллиарды, чтобы выращивать кристаллы с минимальным числом таких дефектов. Логика простая: чем чище структура, тем предсказуемее материал.

Но это правило — не абсолют. Исследование физиков МФТИ и НЦМУ «Центр перспективной микроэлектроники», опубликованное в январе 2026 года, как раз об одном из ярких исключений.

Диселенид палладия — PdSe₂ — на первый взгляд не слишком перспективный объект для исследования. Слоистый двумерный кристалл, стабильный, химически инертный. Именно инертность долгое время мешала ученым всерьез им заняться: материал словно не хотел взаимодействовать с окружающей средой, а значит, и использовать его в сенсорах или катализаторах было затруднительно.

Исследователи Московского физико-технического института в партнерстве с коллегами из Объединенного института ядерных исследований и ряда других российских и зарубежных центров решили эту инертность преодолеть. Замысел был прямолинейным: раздробить кристалл до наноразмеров, увеличить площадь поверхности — и активных центров для реакций станет больше. Иными словами, получить маленькие, но кристаллически правильные копии исходного материала. Эксперимент повел в другую сторону.

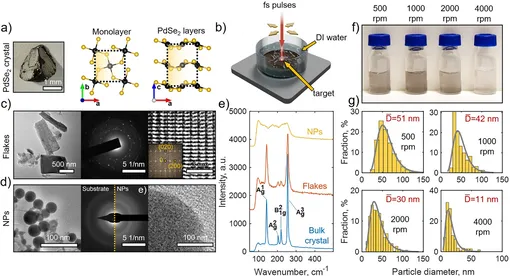

Метод, который выбрали физики, называется фемтосекундной лазерной абляцией. Кристалл помещают в дистиллированную воду и облучают сверхкороткими лазерными импульсами — каждый длится около одной квадриллионной доли секунды. За это время лазерный луч успевает разогреть вещество в точке фокусировки до нескольких тысяч градусов.

«Изначально диселенид палладия — это слоистый двумерный кристалл. В естественном состоянии он стабилен и химически инертен, поскольку на поверхности его решетки мало активных центров для взаимодействия с внешней средой. Чтобы вывести материал из "спячки", его поместили в дистиллированную воду и облучили сверхкороткими (фемтосекундными) лазерными импульсами», — рассказывает Андрей Ушков, старший научный сотрудник Центра фотоники и двумерных материалов МФТИ, эксперт НЦМУ «Центр перспективной микроэлектроники».

При такой обработке вещество переходит в состояние плотной плазмы, а потом резко охлаждается. Атомы не успевают вернуться в исходную кристаллическую решетку и «застывают» в неупорядоченном состоянии. Вместо аккуратных миниатюрных копий PdSe₂ получилось нечто принципиально другое: нестехиометрические частицы PdSe₂₋ₓ с большим числом вакансий селена — то есть мест в решетке, где атомов попросту нет.

Именно здесь исследование пошло не по плану — и именно это отклонение от сценария оказалось содержательнее самого сценария.

«Изначальный замысел был довольно простым: получить кристаллические наноразмерные частицы PdSe₂ прежде всего ради фототермического эффекта. Но фемтосекундная лазерная абляция повела в другую сторону: вместо "уменьшенной нано-копии" исходного кристалла получились нестехиометрические частицы PdSe₂₋ₓ с большим числом вакансий селена. Потребовалось достаточно много попыток синтеза и преодоления "инертности мышления", чтобы отказаться от исходного сценария и обнаружить даже более яркие свойства», — объясняет Ушков.

Вакансии в решетке создают свободные химические связи на поверхности частиц. Эти связи превращают материал в своеобразные молекулярные ловушки: частицы активно притягивают вещества из окружающей среды. Свойство, ради которого все затевалось, в итоге было получено — только совершенно иным путем, чем предполагалось.

Нестехиометрические частицы PdSe₂₋ₓ оказались востребованы сразу в нескольких областях.

У этой истории есть и экономическое измерение. Россия контролирует около 40% мировой добычи палладия. Сейчас около 80% этого металла в мире расходуется на производство автомобильных катализаторов для очистки выхлопных газов. По мере того как автопром переходит на электромобили, этот рынок будет сжиматься. Новые применения палладия — в том числе в высокочувствительной сенсорике и медицинских технологиях — открывают возможность создания продуктов с принципиально иной добавленной стоимостью.

Работа, опубликованная в январе 2026 года, — промежуточный этап в более широкой программе. Сейчас в лаборатории расширяют библиотеку двумерных материалов и разрабатывают правила, по которым их свойства можно целенаправленно менять через дефекты и выбор среды синтеза. Конкретная болезнь, под которую будет оптимизирован сенсор, или конкретный загрязнитель, на который настроят катализатор, — это вопрос следующего шага, требующего партнерства с медициной или промышленностью.

Путь от лабораторного результата к прибору требует не только научных данных, но и инженерной интеграции: корпусирования сенсорного чипа, разработки систем подачи жидкостей, автоматизации считывания сигнала. Конечный пользователь-лаборант не должен быть экспертом в оптике — прибор должен работать сам. Это задача для следующего поколения коллабораций.

Пока же рабочий итог формулируется без преувеличений: нестехиометрические частицы с вакансиями в решетке оказались функционально богаче исходного кристалла, и это открывает новые подходы к управлению свойствами двумерных материалов через контролируемый структурный беспорядок.
