РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Новый гибкий сплав защищает сталь от коррозии и самовосстанавливается

Ученые из Университета Райса разработали сплав с уникальным набором свойств. Новое покрытие не только предотвратило ржавчину в погруженных в воду стальных пластинках, но и доказало свою способность к самовосстановлению при повреждении.

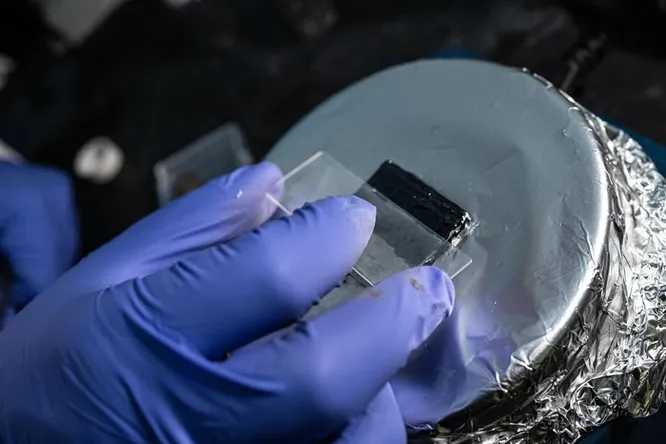

Новый гибкий сплав защищает сталь от коррозии и самовосстанавливается
Jeff Fitlow/Rice University

Исследователи нашли способ обезопасить сталь от коррозии при помощи гибкого самовосстанавливающегося сплава

Новое антикоррозионное покрытие изготовлено из легкого соединения серы и селена. По словам ученых-материаловедов, этот материал сочетает в себе все самые важные качества из доступных в настоящее время решений. Он способен не допускать проникновение влаги и хлора, защищать сталь от коррозии в соленой воде и противостоять микробной коррозии.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Это было установлено в ходе серии экспериментов. В первом небольшие плиты из обычной мягкой стали были покрыты соединением серы и селена и погружены в морскую воду на месяц рядом со стальной плитой без покрытия в качестве контрольного образца. Сталь без покрытия за этот месяц значительно проржавела, но материал с покрытием не изменил цвет и оказался очень стойким к окислению.

Затем ученые протестировали его против сульфатредуцирующих бактерий, которые, как известно, значительно ускоряют коррозионный процесс. Образцы с покрытием и без покрытия подвергались воздействию планктона и биопленок, и соединение снова помогло защитить сплав, который покрывало. По словам ученых, покрытие обеспечивало эффективность ингибирования коррозии в 99,99 процента.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Одно из самых впечатляющих свойств, которые обнаружила команда, это то, что сплав обладает мощными свойствами самовосстановления. Когда ученые разрезали его пленку пополам и помещали два куска рядом друг с другом на горячую плиту, они превратились в единую пленку всего через две минуты после нагревания до 70 °C. Небольшие отверстия в материале также исчезали при нагревании до 130 °C в течение 15 минут. При этом «заживший» материал оказался столь же эффективным для защиты стали от коррозии, как и неповрежденные оригинальные покрытия.

Загрузка статьи...
