Эффект Магнуса: как работают странные паруса в виде колонн?

Знаменитый документальный сериал «Подводная одиссея команды Кусто» великий французский океанограф снимал в 1960–1970-х годах. Основным кораблем Кусто был тогда переделанный из британского минного тральщика «Калипсо». Но в одном из последующих фильмов – «Повторное открытие мира» – появилось другое судно, яхта «Алкиона». Глядя на нее, многие телезрители задавали себе вопрос: что это за странные мачты-паруса установлены на яхте?..
Эффект Магнуса: как работают странные паруса в виде колонн?

«Алкиону» фонд Кусто приобрёл в 1985 году, и рассматривался этот корабль не столько как исследовательский, сколько в качестве базы для изучения эффективности турбопарусов – оригинального судового движителя. А когда спустя одиннадцать лет легендарная «Калипсо» затонула, «Алкиона» заняла её место в качестве основного судна экспедиции (к слову, сегодня «Калипсо» поднята и в полуразграбленном состоянии стоит в порту Конкарно).

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Собственно, турбопарус изобрёл Кусто. Так же, как акваланг, подводное блюдце и ещё множество приспособлений для исследований морских глубин и поверхности мирового океана. Идея родилась ещё в начале восьмидесятых и заключалась в том, чтобы создать максимально экологичный, но при этом удобный и современный движитель для водоплавающего средства. Использование силы ветра представлялось наиболее перспективным направлением исследований. Но вот незадача: парус человечество придумало несколько тысяч лет назад, а что может быть проще и логичнее?

Конечно, Кусто и компания понимали, что построить судно, приводимое в движение исключительно парусом, невозможно. Точнее, возможно, но его ходовые качества будут весьма посредственны и зависимы от капризов погоды и направления ветра. Поэтому изначально планировалось, что новый «парус» будет лишь вспомогательной силой, применимой в помощь обычным дизельным двигателям. При этом турбопарус заметно снизил бы расход дизельного топлива, а при сильном ветре мог стать единственным движителем судна.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

И взгляд команды исследователей обратился в прошлое – к изобретению немецкого инженера Антона Флеттнера, знаменитого авиаконструктора, внесшего серьёзный вклад и в кораблестроение.

Ротор Флеттнера и эффект Магнуса

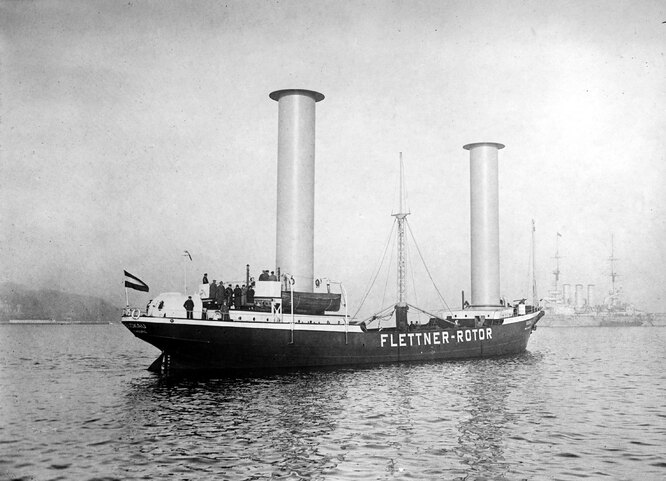

 16 сентября 1922 года Антон Флеттнер получил немецкий патент на так называемое «роторное судно». А в октябре 1924 года экспериментальное роторное судно Buckau сошло со стапелей кораблестроительной компании Friedrich Krupp в Киле. Правда, строилась шхуна не с нуля: до установки роторов Флеттнера она была обычным парусным судном.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Корабль
«Ветряной корабль Флеттнера у всех на устах благодаря необычайно ревностной газетной пропаганде», – писал Луи Прандтль в своей статье о разработке немецкого инженера.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Идея Флеттнера заключалась в использовании так называемого эффекта Магнуса, суть которого состоит в следующем Когда воздушный (или жидкостный) поток обтекает вращающееся тело, образуется сила, перпендикулярная направлению потока и воздействующая на тело. Дело в том, что вращающийся объект создаёт вокруг себя вихревое движение. С той стороны объекта, где направление вихря совпадает с направлением потока жидкости или газа, скорость движения среды растёт, а с противоположной – падает. Разница давлений и создаёт поперечную силу, направленную от стороны, где направление вращения и направление потока противоположны, к стороне, где они совпадают.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Открыл этот эффект в 1852 году берлинский физик Генрих Магнус. Один из его классических опытов выглядел следующим образом: «Латунный цилиндр мог вращаться между двумя остриями; быстрое вращение цилиндру сообщалось, как в волчке, шнуром. Вращающийся цилиндр помещался в раме, которая в свою очередь легко могла поворачиваться. На эту систему пускалась сильная струя воздуха при помощи маленького центробежного насоса. Цилиндр отклонялся в направлении, перпендикулярном к воздушной струе и к оси цилиндра, при том в ту сторону, с которой направления вращения и струи были одинаковы» (Л.Прандтль, «Эффект Магнуса и ветряной корабль», 1925 год).

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Собственно, Флеттнер сделал довольно простую вещь. Он установил на метровую испытательную шлюпку бумажный цилиндр-ротор высотой около метра и диаметром 15 сантиметров, а для его вращения приспособил часовой механизм. И шлюпка поплыла. Доказав на практике возможность использования боковой силы, возникающей в результате эффекта Магнуса, Флеттнер решился переоборудовать трёхмачтовик «Букау» в роторный корабль.

Корабль
На сегодняшний день «Алкиона» является единственным в мире судном с турбопарусом системы Кусто. Смерть великого океанографа в 1997 году поставила крест на постройке второго подобного корабля, «Калипсо II», а другие кораблестроители опасаются непривычной конструкции…
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Роторы «Букау» вращались от электродвигателей. Собственно, никакого отличия от классических опытов Магнуса в конструкции не было. Со стороны, где ротор вращался навстречу ветру, создавалась область повышенного давления, с противоположной – пониженного. Результирующая сила и двигала судно. Более того, эта сила во много раз превышала силу давления ветра на неподвижный ротор – примерно в 50 раз! Это открывало перед Флеттнером огромные перспективы. Помимо всего прочего, площадь ротора и его масса были в несколько раз меньше, чем площадь парусного вооружения, которое бы давало равную движущую силу. Ротором было намного проще управлять, да и в производстве он был достаточно дёшев. Сверху Флеттнер накрыл роторы плоскостями-тарелками – это увеличивало движущую силу примерно в два раза за счёт правильной ориентации потоков воздуха относительно ротора. Оптимальную высоту и диаметр ротора для «Букау» рассчитали, продув модель будущего судна в аэродинамической трубе.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Ротор Флеттнера показал себя прекрасно. В отличие от обычного парусного судна, роторный корабль практически не боялся непогоды и сильных боковых ветров, легко мог идти переменными галсами под углом 25° к встречному ветру (для обычного паруса предел – около 45°). Два цилиндрических ротора (высота – 13,1 м, диаметр – 1,5 м) позволили отлично сбалансировать судно – оно оказалось устойчивее парусника, которым «Букау» был до перестройки. Испытания судна проводили и в штиль, и в шторм, и с намеренной перегрузкой – и никаких серьёзных недостатков выявлено не было. Наиболее выгодным для движения судна было направление ветра точно по перпендикуляру к оси судна, а направление движения (вперёд или назад) определялось направлением вращения роторов.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Уже в феврале 1925 году «Букау» успешно прошла путь из Данцига в Шотландию через Северное море,  а годом позже корабль (переименованный в «Баден Баден») совершил вояж из Европы в Америку через Атлантический океан. В том же году на верфи был заложен второй роторный корабль – могучий грузовой лайнер «Барбара», приводимый в движение тремя 17-метровыми роторами. При этом для каждого ротора хватало одного маленького моторчика мощностью всего 35 л.с. (при максимальной скорости вращения каждого ротора 160 об/мин)! Тяга роторов была эквивалентна тяге винтового движителя вкупе с обычным корабельным дизелем мощностью около 1000 л.с.. Впрочем, дизель на судне тоже наличествовал: в дополнение к роторам он приводил в движение винт (который оставался единственным движителем в случае безветренной погоды).

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Но в конце двадцатых грянула Великая Депрессия. В 1929 году чартерная компания отказалась от дальнейшей аренды «Барбары», и её продали. Новый владелец снял роторы и переоборудовал корабль по традиционной схеме. Всё-таки роторный движитель проигрывал винтовым движителям в сочетании с обычной дизельной силовой установкой из-за своей зависимости от ветра и определённых ограничений по мощности и скороходности. Флеттнер обратился к более перспективным исследованиям, а «Баден Баден» в итоге затонул во время шторма в Карибском море в 1931 году. И о роторных парусах надолго забыли...

Турбопарус Кусто

Парусники строились и на протяжении XX века. В современных кораблях такого типа парусное вооружение сворачивается с помощью электромоторов, новые материалы позволяют заметно облегчить конструкцию. Но парусник парусником, а идея использовать энергию ветра кардинально новым способом витала в воздухе ещё со времён Флеттнера. И её подхватил неутомимый искатель приключений и исследователь Жак-Ив Кусто.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Яхта конструкции Джона Марплса «Клодия» (Cloudia) представляет собой перестроенный тримаран Searunner 34. Первые тесты яхта прошла в феврале 2008 года в городе Форт Пирс, Флорида, США, а создание её финансировал телеканал Discovery. «Клодия» показала себя невероятно маневренной – она останавливалась и переходила на задний ход за считанные секунды, свободно двигалась под углом порядка 15° к ветру. Заметное улучшение характеристик по отношению к традиционному ротору Флеттнера обусловлено дополнительными поперечными дисками, установленными на передний и задний роторы тримарана.

23 декабря 1986 года, уже после того, как упомянутая в начале статьи «Алкиона» была спущена на воду, Кусто и его коллеги Люсьен Малавар и Бертран Шаррье получили совместный патент US4630997 на «Устройство, создающее силу посредством использования движущейся жидкости или газа». Общее описание патентуемого устройства звучит следующим образом: «Устройство помещается в среду, движущуюся в некотором направлении; при этом возникает сила, действующая в направлении, перпендикулярном первому. Устройство позволяет избежать использования массивных парусов, в которых движущая сила пропорциональная площади паруса». Чем же отличается турбопарус Кусто от роторного паруса Флеттнера?

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

В поперечном сечении турбопарус представляет собой нечто вроде вытянутой и скруглённой с острого конца капли. По бокам «капли» расположены воздухозаборные решётки, через одну из которых (в зависимости от необходимости движения вперёд или назад) производится отсос воздуха. Для максимально эффективного засасывания ветра в воздухозаборник на турбопарусе установлен небольшой вентилятор, приводимый от электромотора. Он искусственно повышает скорость движения воздуха с подветренной стороны паруса, всасывая воздушную струю в момент её отрыва от плоскости турбопаруса. Это создаёт разрежение с одной из сторон турбопаруса, параллельно предотвращая образование турбулентных вихрей. А дальше действует эффект Магнуса: разрежение с одной стороны, как результат – поперечная сила, способная приводить судно в движение. Собственно, турбопарус – это поставленное вертикально самолётное крыло; по крайней мере принцип создания движущей силы схож с принципом создания подъёмной силы самолёта. Для того, чтобы турбопарус всегда был повёрнут к ветру наиболее выгодной стороной, он оборудован специальными датчиками и установлен на поворотной платформе.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Как ни странно, и в наше время в промышленности используются вполне привычные паруса. Судостроительные компании нередко закладывают в проекты крупных танкеров и грузовиков возможность установки такелажа и парусного вооружения. Известнейшим проектом является немецкий транспортный корабль MS Beluga SkySails, спущенный на воду 1 января 2008 года. Примерно 15–20% мощности корабль развивает благодаря гигантскому воздушному змею площадью 160 м^2, в планах компании – увеличение его до 320 м^2. Змей укреплен на носу корабля на канате, его поведение контролируется компьютером. Обычно он парит на высоте порядка 100 м и на расстоянии около 500 м от корабля, при этом тянет судно за собой. К 2013 году специалисты компании SkySails GmbH & Co. KG планируют оснастить своей системой около 400 судов – каждый такой «тюнинг» позволит заметно сократить расход топлива и количество вредных выбросов в атмосферу.

Собственно, впервые Кусто испытал прототип турбопаруса на катамаране «Ветряная мельница» (Moulin à Vent) в 1981 году. Самым крупным успешным плаванием катамарана было путешествие из Танжера (Марокко) в Нью-Йорк – под «присмотром» более крупного корабля экспедиции.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

А в апреле 1985 года в порту Ля Рошель была спущена на воде «Алкиона», первый полноценный корабль, оборудованный турбопарусами. Сегодня она по-прежнему на ходу и на сегодняшний день является флагманом (и, по сути, единственным крупным кораблём) команды Кусто. Турбопаруса на ней служат не единственным движителем, но помогают обычной сцепке из двух дизелей и нескольких винтов (что позволяет сократить расход горючего примерно на треть, кстати). Будь великий океанограф жив, он бы, наверное, построил ещё несколько подобных кораблей, но энтузиазм его соратников после ухода Кусто заметно спал. Незадолго до смерти в 1997 году Кусто активно прорабатывал проект судна «Калипсо II» с турбопарусом, но завершить его не успел. По последним данным зимой 2011 года «Алкиона» стояла в порту Каен и ждала новой экспедиции.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

И снова Флеттнер

Сегодня предпринимаются попытки возродить идею Флеттнера и сделать роторные паруса массовыми. Например, знаменитая гамбургская компания Blohm & Voss начала активную разработку роторного танкера после нефтяного кризиса 1973 года – но к 1986 экономические факторы «прикрыли» этот проект. Потом был ряд любительских конструкций; например, в 2007 году студенты Фленсбургского университета построили катамаран, приводимый в движение роторным парусом (Uni-cat Flensburg).

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

И лишь в 2010 году свет увидел третий в истории корабль с роторными парусами – тяжёлый грузовик E-Ship 1, построенный по заказу компании Enercon, одного из крупнейших производителей ветрогенераторов в мире. 6 июля 2010 года корабль был впервые спущен на воду и совершил короткое плавание из Эмдена в Бремерхафен. А уже в августе он отправился в первый рабочий вояж в Ирландию с грузом из девяти ветрогенераторов.

Судно оборудовано четырьмя роторами Флеттнера и, конечно, традиционной силовой установкой на случай безветрия и для получения дополнительной мощности. Всё-таки роторные паруса служат лишь вспомогательными движителями – для 130-метрового грузовика их мощности маловато, чтобы развивать должную скорость. Двигателями служат девять силовых установок Mitsubishi, а роторы вращаются с помощью паровой турбины производства Siemens, работающей от отработавших газов. Роторные паруса позволяют сэкономить от 30 до 40% топлива на скорости 16 узлов.

А вот турбопарус Кусто пока что остаётся в некотором забвении: «Алкиона» и на сегодняшний день – единственный полноразмерный корабль с таким типом движителя. Опыт немецких кораблестроителей покажет, имеет ли смысл и дальше развивать тему парусов, работающих на эффекте Магнуса. Главное – найти этому экономическое обоснование и доказать эффективность. А там, глядишь, и всё мировое судоходство перейдёт на принцип, который талантливый немецкий учёный описал более 150 лет назад.
