Начнем с того, что ветер — это побочный продукт солнечной энергии, рождающийся от сложного взаимодействия трех ключевых факторов:
От ветра к ваттам: как устроены ветрогенераторы и почему у них только три лопасти

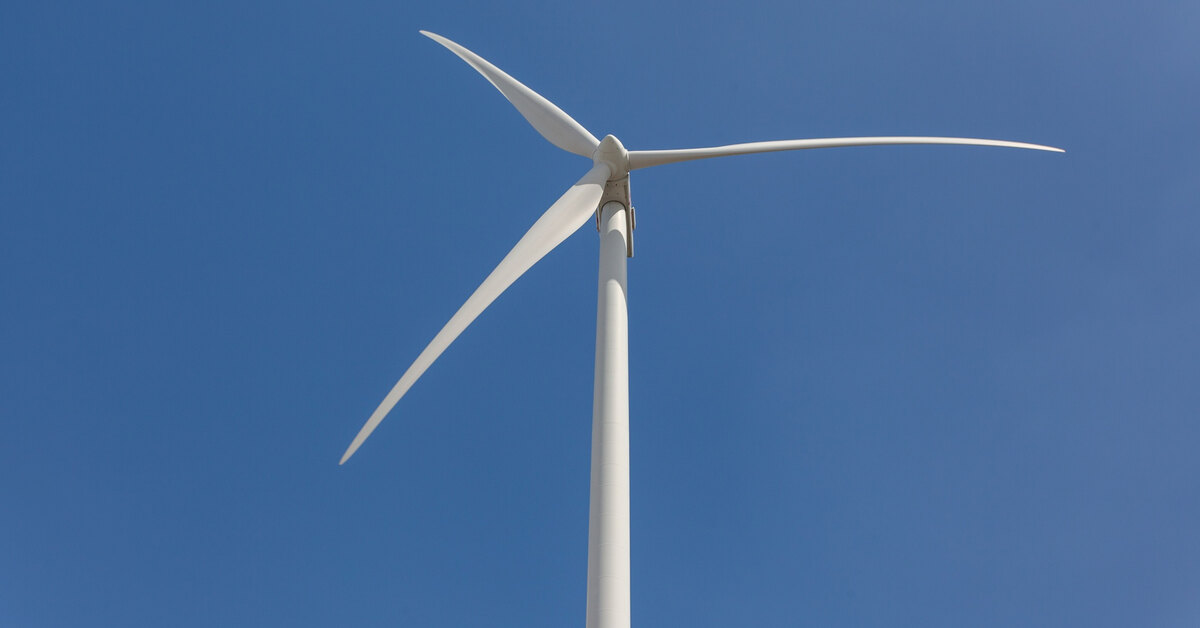

Ветер не только могуч, гоняет стаи туч и треплет волосы — современные ветрогенераторы способны превращать порывы воздуха в чистую энергию с почти магической эффективностью. В этом материале разбираем ветрогенератор по винтикам и разбираемся, почему у этих гигантов именно три лопасти, и как инженерам удалось заставить сталь и стекловолокно работать в унисон с капризной стихией.
Freepik

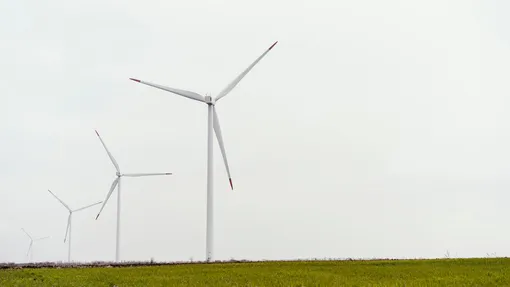

Ветрогенераторы производят примерно 25% всей «зеленой» электроэнергии в мире.
Как работает ветрогенератор?
Неравномерный нагрев поверхности: солнечные лучи по-разному нагревают сушу, океаны и атмосферу, поэтому возникают температурные контрасты.
Вращение Земли: сила Кориолиса отклоняет воздушные потоки, формируя глобальную циркуляцию — например, пассаты и западные ветры.
Особенности рельефа — горы, равнины, а также океанические течения нарушают однородность воздушных масс и порождают локальные ветровые системы.
Ветряные турбины работают по принципу аэродинамического захвата энергии: их лопасти, подобно крыльям самолета, используют силу ветра для создания подъемной силы. Когда воздушные потоки обтекают изогнутую поверхность лопастей, возникает разница давлений — с одной стороны давление снижается, с другой повышается, что заставляет конструкцию вращаться. Это движение передается через систему валов на электрогенератор, где механическая энергия уже преобразуется в электрический ток.
Коэффициент полезного действия турбин достигает 45-50%, что близко к теоретическому пределу — 59,3% по закону Бетца.
Внутряк ветряка: из чего построен ветрогенератор и какие функции выполняют его части?
Конструкция ветряной турбины включает пять ключевых компонентов:
фундамент;
башня;
ротор со ступицей и тремя лопастями;
гондола;
генератор.
Каждый элемент требует специализированного оборудования и точного монтажа для обеспечения эффективной и безопасной работы. И каждый из них мы обсудим подробнее.
Высота башни ветрогенератора может достигать 150 метров.
Фундамент ветряной турбины. Пока лопасти грациозно крутятся под облаками, настоящий тяжеловес скрыт от глаз. Фундамент наземного ветрогенератора — это гигантский бетонный «анкер», который закапывают глубоко в землю. Представьте себе плавательный бассейн, заполненный бетоном весом в 200 слонов — примерно такая махина удерживает турбину от полета в стратосферу при ураганном ветре! Для морских ветряков инженеры изобрели еще более хитроумные решения. Если турбина стоит недалеко от берега, ее фундамент напоминает подводного железобетонного кракена, вцепившегося в дно. Для более глубоководных установок используют плавающие платформы — такие непотопляемые плоты с балластом, который не дает ветрогенератору уплыть на чашечку чая к Посейдону.

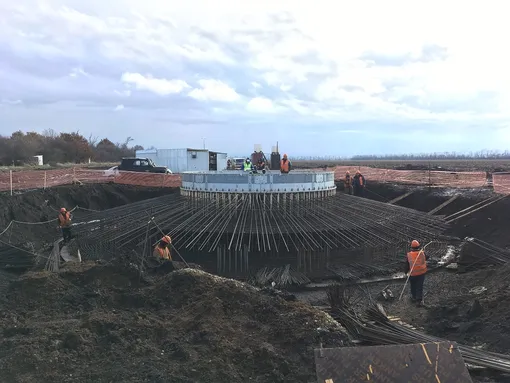

Строительство фундамента для ветрогенератора
Глубина залегания самого большого в мире фундамента для морской ветряной турбины около 50 метров, а масса — 2500 тонн!
Башня ветрогенератора. Современные ветряные башни — инженерные шедевры, которые умеют договариваться с ветром. Их секрет в идеальной геометрии: высота башни обычно равна диаметру окружности, которую описывают лопасти — так турбина ловит ветер максимально эффективно. И чем выше башня, тем экстремальнее условия ее работы. На высоте 100 метров ветер совсем перестает церемониться с конструкциями, поэтому башни проектируют с таким запасом прочности, чтобы они могли выдержать даже стихийную танцевальную вечеринку.
Самая высокая ветряная башня в мире достигает 340 метров, а диаметр ротора турбины целых 310 метров!

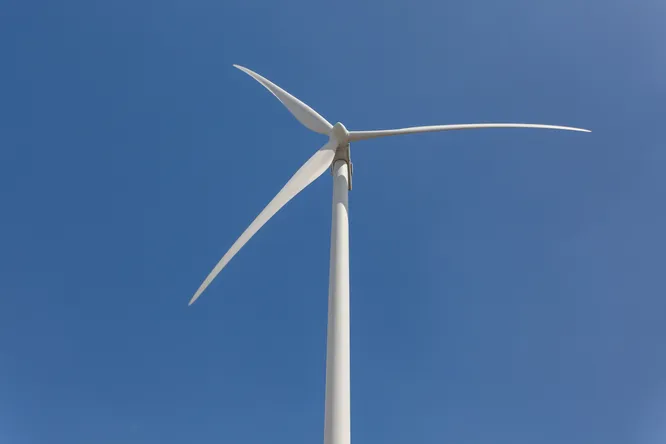

Ротор — это сердце ветряка. Он состоит из трех лопастей и ступицы, которая работает как дирижер этого воздушного балета. Почему именно три лопасти? Это золотая середина между эффективностью и стабильностью: две лопасти напоминали бы хаотичный танец, а четыре — слишком медленный вальс, а вот три создают идеальный ритм, который позволяет захватывать максимум энергии без лишних вибраций.
Лопасти ветрогенератора только кажутся монолитными — на самом деле они полые и сделаны из суперлегких композитов, словно крылья гигантской космической бабочки. Их форма — шедевр аэродинамики: изогнутые определенным образом (как и крылья самолета, кстати) и закрученные от основания к кончику, чтобы ловить ветер под оптимальным углом. А еще они умеют поворачиваться на 90 градусов — это называется «тангаж». Ступица — организатор всего действа. Она держит лопасти, но позволяет им свободно вращаться.

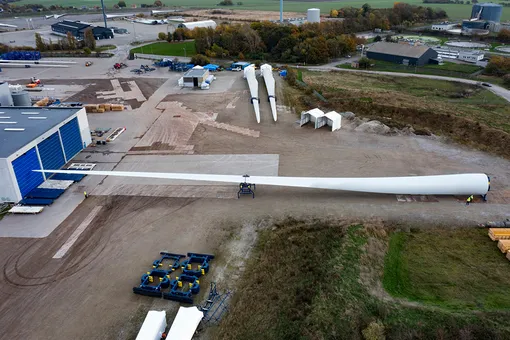

Лопасть ветрогенератора перед установкой
Гондола — командный центр генератора, там живут самые наукоемкие и важные компоненты: генератор, превращающий движение в электричество и редуктор, который увеличивает скорость вращения лопастей до невероятных значений — словно переключает турбину с первой сразу на пятую передачу! А еще гондола умеет поворачиваться вслед за ветром — это называется «рыскание», т.е. вращение вокруг оси башни.
Внутри гондолы есть мини-метеостанция — она постоянно измеряет направление и силу ветра.
Современные ветряные турбины — не просто стальные великаны, а сложные организмы, где каждая деталь работает в гармонии с ветром. Настоящий симбиоз природы и инженерного гения!
