В погоне за скоростью: вертолет с толкающим винтом

В ближайшие годы на наших глазах обещает развернуться прелюбопытнейшая технологическая гонка. Два российских производителя вертолетной техники, КБ Камова и Миля, и один американский, Sikorsky, практически одновременно объявили о начале разработки вертолета с толкающим винтом.
В погоне за скоростью: вертолет с толкающим винтом

Новые модели обещают существенно изменить привычные представления о винтокрылых машинах: проектная максимальная скорость каждой из них значительно превышает 400 км/ч, которые принято считать технологическим пределом для вертолета

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Осведомленный читатель наверняка вспомнит, что попытки создать скоростной вертолет с толкающим винтом предпринимались довольно давно и некоторые из них увенчались успехом если не в коммерческом, то хотя бы в техническом плане. Lockheed AH-56 Cheyenne, совершивший свой первый полет в сентябре далекого 1967 года, мог развивать внушительные 393 км/ч. Но для военных скорость была не так важна, как надежность, простота и дешевизна конструкции, поэтому проект был закрыт и изящный вертолет с дополнительным толкающим винтом уступил место AH-64 Apache традиционной конструкции.

Вертолет Ка-52 обещает стать неотъемлемым элементом транспортной системы, сделав легко доступной любую точку страны, независимо от степени развития аэродромных сетей.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Однако для вертолета 393 и свыше 400 км/ч — это принципиальная разница. В то время как Cheyenne вплотную подобрался к заветному пределу, будущие модели с толкающим винтом обещают его значительно превзойти. А для этого, помимо толкающего винта, нужны дополнительные технологические хитрости. Все три прототипа — «Камова», «Миля» и Sikorsky — выглядят по-разному. Sikorsky X2 представляет собой машину с соосным несущим и дополнительным толкающим винтами. Ка-92 отличается наличием соосного толкающего винта. Ми-X1 — это вертолет традиционной схемы с несущим, рулевым и дополнительным толкающим винтами.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Разослав по всему миру пресс-релизы с информацией экономического характера, все три фирмы объявили обет молчания касательно деталей конструкции и принципов работы новых машин. На сегодняшний день «Миль» и «Камов» порадовали заинтригованную публику только несколькими макетами перспективных вертолетов, отдельные экземпляры которых весьма значительно отличаются друг от друга и не характеризуются высокой детализацией. А вот опытный образец Sikorsky X2, уже прошедший наземные испытания, все желающие могли рассмотреть на выставке HeliExpo 2008 в Хьюстоне. На примере этой машины мы попробуем разобраться, как будут устроены вертолеты нового поколения. Кстати, формально аппарат с толкающим винтом следует называть не вертолетом, а винтокрылом, так как его горизонтальная тяга определяется не несущим винтом, а дополнительным движителем. И все же позволим себе называть машины по старинке: будет обидно, если слово, к которому мы привыкли, канет в лету вместе с устаревшей конструкцией.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Лопасть Оккама

Технологический предел скорости вертолета определяется разницей в скорости движения наступающей и отступающей лопастей несущего винта относительно воздуха. Скорость движения вертолета прибавляется к скорости наступающих лопастей и вычитается из скорости отступающих лопастей. Если угол атаки лопастей на наступающей и отступающей сторонах ротора будет оставаться неизменным, подъемная сила на наступающей стороне будет значительно больше, чем на отступающей, и вертолет перевернется. Автомат перекоса вертолета классической схемы устроен так, чтобы компенсировать эту разницу, циклически уменьшая угол атаки лопастей на наступающей стороне и увеличивая на отступающей. Это значит, что винт ни при каких обстоятельствах не сможет реализовать весь потенциал подъемной силы: даже при максимальном угле атаки лопастей отступающей стороны подъемная сила наступающей стороны будет далека от максимально возможной.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Винтокрыл Ка-22 был разработан в конце 50-х годов для военно-воздушных сил СССР. Грузовой аппарат с двумя несущими и двумя толкающими роторами мог принимать на борт до 16,5 тонн груза и летать со скоростью 350 км/ч. Интересно, что на высокой скорости несущие винты переходили в режим авторотации, и аппарат превращался в огромный автожир. Ка-22 совершил свой первый полет 15 августа 1959 года. В августе 1964 один из опытных образцов винтокрыла вошел в неконтролируемый правый поворот, за которым последовало сваливание. Из пяти членов экипажа лишь троим удалось катапультироваться. После трагической аварии проект был закрыт.

Так же расточительно мы обращаемся с подъемной силой, заставляя вертолет лететь вперед. Чтобы набрать скорость, приходится увеличивать угол атаки лопастей в задней части ротора и уменьшать в передней. Максимального угла атаки всех лопастей, равно как и максимально возможной подъемной силы, мы не получим.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Схема с двумя пересекающимися роторами, установленными под небольшим углом друг к другу, была впервые применена в 1942 году в нацистской Германии для небольшого противолодочного вертолета Flettner Fl 282 Kolibri. Ее придумал конструктор Антон Флеттнер, который после войны присоединился к американской компании Kaman. Основное преимущество синхрокоптеров, как иногда называют вертолеты с пересекающимися роторами, заключается в повышенной стабильности при зависании. Кроме того, синхрокоптеры работают значительно тише вертолетов, построенных по классической схеме. На сегодняшний день в мире эксплуатируется около 40 вертолетов K-Max.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Интересно, что в вертолетах соосной схемы (большинство моделей Камова) для обоих винтов используется практически такой же автомат перекоса, как в одновинтовых машинах. Роторы, вращающиеся в противоположные стороны, компенсируют потерю подъемной силы на отступающих лопастях без помощи автомата перекоса, поэтому схема Камова превосходит классическую по энерговооруженности. Но необходимость создавать горизонтальную тягу с помощью несущих винтов по-прежнему заставляет идти на энергетический компромисс.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Sikorsky S-72 – это уникальная гибридная экспериментальная платформа с несущим крылом, основным и рулевым роторами и двумя реактивными двигателями, предназначенная для испытания различных вертолетных схем. Летающая лаборатория впервые оторвалась от земли 12 октября 1976 года. Основной ротор S-72 был сбрасываемым: если в полете что-то шло не по плану, испытатели могли одним нажатием кнопки превратить вертолет в реактивный самолет и вернуться на аэродром. На Sikorsky S-72 была испытана концепция ротора X-wing, широкие и жесткие лопасти которого после набора высоты останавливались и играли роль несущего крыла.

В соосной схеме Sikorsky X2 автомат перекоса не несет компенсаторных функций. Несущие винты не отвечают за создание горизонтальной тяги и компенсируют взаимное стремление к крену, поэтому необходимость в циклическом изменении шага винта отпадает. И наступающая, и отступающая стороны ротора X2 всегда развивают максимум подъемной силы. Специалисты Sikorsky называют эту технологию ABC (концепция наступающей лопасти, Advancing Blade Concept). Согласно ABC подъемная сила определяется мощью наступающей лопасти, а не ограничивается возможностями отступающей. Это означает, что вертолет станет экономичнее и сможет преодолевать большие расстояния без дозаправки. Но главное, что по сравнению с вертолетами привычных схем он сможет поддерживать высоту при меньшей скорости вращения главного ротора. А это один из определяющих факторов максимальной скорости.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Чем медленнее, тем быстрее

На определенной скорости горизонтального полета скорость движения отступающей лопасти относительно набегающего потока воздуха, а значит, и подъемная сила становятся равны нулю. Для вертолета классической конструкции, подъемная сила которого ограничена возможностями отступающих лопастей, наступает технологический предел скорости, приблизительно равный 400 км/ч. Однако вертолет с технологией ABC может спокойно продолжить разгон — даже после того как подъемная сила на отступающей стороне исчезнет, на наступающей она будет продолжать расти. Концепция уже доказала свою жизнеспособность на экспериментальном вертолете Sikorsky S-69. С помощью двух реактивных двигателей, создающих горизонтальную тягу, аппарат разогнался до 518 км/ч, опираясь на подъемную силу наступающих лопастей соосного винта.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Когда законцовки лопастей вертолета приближаются к скорости звука, сопротивление вращению резко возрастает. Это может стать следующим скоростным пределом для вертолета. Скорость вращения несущих роторов Sikorsky X2 автоматически снижается, начиная со скорости 390 км/ч. На максимальной скорости, а это 474 км/ч, замедление составит 20%. Тот факт, что скорость горизонтального полета не определяется несущими винтами и подъемная сила используется максимально эффективно, позволяет роторам вращаться очень медленно, а вертолету — лететь очень быстро.

Знаменитый конвертоплан V-22 Osprey разрабатывался компаниями Bell и Boeing в течение 30 лет. Летающий трансформер совершил первый испытательный полет 19 марта 1989 года и вскоре продемонстрировал способность превращаться из вертолета в самолет прямо в воздухе. Максимальная скорость V-22 достигает 638 км/ч. Отчасти Osprey повторил судьбу Cheyenne: конвертоплан, сложнейшая конструкция которого на 70 % состоит из композитных материалов, оказался слишком дорогим для повсеместного применения в армии ($70 млн за единицу в 2007 году). Тем не менее, на сегодняшний день V-22 остается единственным конвертопланом, выпускаемым серийно.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Система управления Sikorsky X2 — электродистанционная (Fly-by-Wire). Ни один из органов управления не имеет механической связи с исполнительными механизмами — пилот лишь отдает команды компьютеру, управляющему сервоприводами. Электронное управление позволило реализовать систему активного подавления вибраций, интеллектуальное управление шагом и скоростью вращения роторов, единую систему контроля технического состояния машины, простой переход на авторотацию в случае отказа двигателя. Все винты приводятся одним турбовальным мотором LHTEC T800 мощностью свыше 1000 кВт. Общий шаг регулируется электроприводами, встроенными во втулки бесшарнирных несущих винтов. Кстати, сами винты сделаны из композитных материалов и отличаются улучшенным соотношением подъемной силы к сопротивлению за счет инновационной формы и профиля. Втулка соосного винта X2 будет заключена в аэродинамический обтекатель, который значительно снижает аэродинамическое сопротивление машины на скоростях свыше 400 км/ч.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Аббревиатура VTDP расшифровывается как Vectored Thrust Ducted Propeller, то есть ротор с управляемым вектором тяги. X-49A VTDP представляет собой многоцелевой военный вертолет Sikorsky YSH-60F Seahawk, основательно переделанный компанией Piasecki в целях испытания перспективной скоростной схемы. Толкающий хвостовой ротор машины установлен в трубе, за которой располагаются киль и руль высоты. Вращательный момент основного ротора компенсируется воздушным потоком, направляемым килем. На высокой скорости крен машины управляется с помощью флаперонов. Первый полет X-49A VTDP состоялся 29 июня прошлого года. В настоящее время испытания продолжаются.

Распространено заблуждение, что у Sikorsky X2 вовсе нет автомата перекоса. Убедиться в обратном вы можете сами, внимательно рассмотрев фотографии машины. Увидеть этот узел непросто, потому что циклический шаг у X2 регулируется только для нижнего несущего винта. Для управления креном и маневрирования на низких скоростях этого вполне достаточно — ведь несущий ротор не участвует в создании горизонтальной тяги в крейсерском полете.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Знаменитый Chinook – двухвинтовой двухмоторный тяжелый транспортник – состоит на вооружении ВВС США с середины 60-х годов. И в те времена, и даже сегодня эта махина способна обогнать многие вертолеты традиционной конструкции – максимальная скорость CH-47 достигает 315 км/ч. Аппарат может взять на борт до 55 пехотинцев и до 13 тонн груза. Chinook – один из немногих вертолетов с необычной конфигурацией винтов, получивших широкое распространение, производящихся серийно и применяющихся военными разных стран до сих пор. В настоящее время CH-47 состоит на вооружении США, Великобритании, Италии, Австралии, Японии и еще многих стран.

Испытание временем

Вертолет, показанный на выставке в Хьюстоне, — это всего лишь демонстратор технологии X2, на базе которой Sikorsky предлагает построить целую серию разнообразных летательных аппаратов различного назначения. Это может быть и высокоскоростной боевой вертолет, и экономичный (и не менее быстрый) пассажирский вертолет бизнес-класса, и тяжелый транспортник с грузоподъемностью до 20 т, и 40-тонный летающий кран. Также по технологии X2 планируется построить беспилотный летательный аппарат. Компания обещает, что ближе к концу нынешнего года состоятся первые летные испытания X2. Они-то и расставят все точки над i в будущем вертолетостроения.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
В конструкции Sikorsky X2 используется перспективная система бесшарнирного ротора.

«Миль» обещает представить широкой публике действующий образец машины с толкающим винтом в 2011 году. Это будет скоростной пассажирский вертолет, который призван разделить участь самолетов региональных авиалиний в труднодоступных районах со слаборазвитой аэродромной сетью. Сможет ли Ми-X1 тягаться с машиной Sikorsky, пока непонятно: вертолет с единственным несущим винтом не может воспользоваться преимуществами концепции наступающей лопасти.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
По мнению президента компании Sikorsky Aircraft Джеффри Пино, Sikorsky X2 должен кардинально изменить расстановку сил на рынке винтокрылых машин. Если проект будет воплощен в жизнь, к вертолетам будут предъявляться принципиально иные требования.

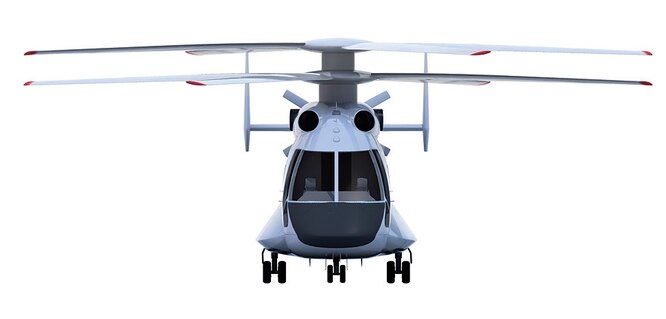

Ka-92 с соосным несущим и соосным толкающим винтами будет рассчитан на перевозку 30 пассажиров на расстояние более 1400 км без дозаправки. Крейсерская скорость вертолета будет достигать 450 км/ч. «Ка-92 — это не просто вертолет, это элемент транспортной системы, которая в совокупности с магистральными самолетами сделает доступной любую точку нашей страны, — говорит генеральный конструктор ОАО "Камов" Сергей Михеев. — К примеру, вылетев из Мурманска, Ка-92 с нефтяниками-вахтовиками на борту мог бы долететь до нефтяных платформ в районе Штокманского месторождения, удаленных на 700−800 км, и вернуться на аэродром базирования без дозаправки». Специалисты фирмы «Камов» обещают применить несколько принципиально новых для вертолетной отрасли технических решений, которые позволят радикально увеличить скорость полета машины. Подробности пока не раскрываются. На разработку Ка-92 «Камов» отводит себе не менее восьми лет. «Что касается сроков, я собираюсь еще при жизни полетать на этом вертолете», — отшучивается 70-летний конструктор Михеев.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Торопиться конструкторам некуда. Принимая во внимание различия в назначении и конструкции всех трех машин, можно предположить, что прямыми конкурентами они не станут. Кроме того, до начала летных испытаний трудно сказать, какая из трех предложенных схем окажется самой быстрой, самой экономичной и самой надежной.
