Очень маленький футбол: футбольная лига нанороботов

Стремительно двигаясь, нападающий выходит к пустым воротам. Гол! Свисток судьи извещает об окончании матча, и со счетом 3:0 швейцарцы становятся первыми чемпионами мира. По нанофутболу. Среди роботов.
Очень маленький футбол: футбольная лига нанороботов

Этим летом в Швейцарии сложно было найти место, где не говорили бы о футболе. Вот и на лекции в знаменитом Цюрихском политехе, ETH Zurich (это учебное заведение закончил Альберт Эйнштейн), посвященной анонсу нового исследовательского центра в области нанотехнологий, который институт строит совместно с компанией IBM, профессор Стивен Брэдли не удержался: «Кстати, в прошлом году наша команда стала чемпионом мира по футболу!» Слушатели оживились, в глазах многих появилось недоумение. Выдержав паузу, профессор продемонстрировал фотографию команды ETH с чемпионским кубком в руках: «Правда, игроков на этой фотографии не видно — уж очень они маленькие. Их максимальный размер, ограниченный правилами, — 300 микрон».

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Участники чемпионата мира
В первом чемпионате мира RoboCup Nanogram Competition в Атланте приняли участие пять команд из различных университетов США, Канады и Швейцарии. В финал вышли только две из них.

Победить чемпионов

Уже несколько лет ежегодно в рамках проекта RoboCup проводятся соревнования по футболу среди роботов. Амбициозная цель проекта указана на главной странице сайта: «К 2050 году разработать команду полностью автономных гуманоидных роботов, которые смогут выиграть футбольный матч против сборной команды чемпионов-людей».

Команды

Военно-морская академия. США (Аннаполис, США). Размер: 300 мкм. Материалы: кремний, хром. Движитель: «щеточный» (scratch drive), рулевое «весло» (stylus). Питание: вертикальное электрическое поле.
Университет Саймона Фрейзера (Бёрнаби, Канада). Размер: 250 мкм. Материалы: полимер, металл. Движитель: «щеточный» (scratch drive), рулевое «весло» (stylus). Питание: вертикальное электрическое поле.
Университет Карнеги–Меллон (Питтсбург, США). Размер: 300 мкм. Материалы: оксид кремния, алюминий. Движитель: «щеточный» (scratch drive), рулевое «весло» (stylus). Питание: вертикальное электрическое поле.
Университет Карнеги–Меллон (Питтсбург, США). Размер: 200 мкм. Материалы: неодим-железо-бор. Движитель: взаимодействие с магнитным полем. Питание: горизонтальное и вертикальное магнитные поля.

Понятно, что пока до нее далеко и команды роботостроителей и программистов просто соревнуются между собой в нескольких лигах. На поле играют команды роботов малого и среднего размеров, четырехногие и гуманоидные, а программисты соревнуются в написании симуляторов игры. В 2006 году добавилась еще одна интересная номинация — Nanogram Competition, в которой людям совершенно определенно ничего не светит. Эта лига названа по весовой категории игроков — несколько нанограммов.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

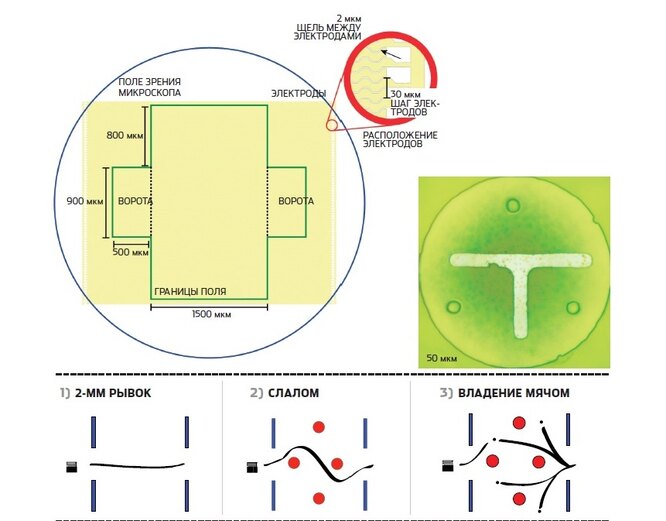

Поле для нанофутбола
