Как работает кондиционер?

В 1902 году нью-йоркская типография Сакетта и Вильгельма столкнулась с проблемой: из-за летней влажности бумага то разбухала, то сжималась, и слои краски не совпадали. Типография обратилась за помощью к компании Buffalo Forge, а молодой инженер Уиллис Кэрриер сообразил: нужно контролировать не столько температуру, сколько влажность. Он сконструировал агрегат, где воздух пропускался через охлажденные змеевики. Влага конденсировалась и стекала в поддон, а помещение неожиданно стало еще и прохладным.

Первый кондиционер был не тем аккуратным белым ящичком, к которому мы привыкли. Система была размером с железнодорожный вагон, а компрессор приводился в движение паровым двигателем — электричество на заводе использовали лишь для насосов и вентиляторов. Но механизм был запущен. Кэрриер получил патент № 808,897 на «устройство для обработки воздуха». Термин «кондиционирование воздуха» (air conditioning) придумал чуть позже текстильный инженер Стюарт Крамер, но именно установка Кэрриера стала прародителем кондиционера.

В 1922 году Кэрриер спроектировал холодильную установку для кинотеатра «Метрополитан» в Лос-Анджелесе. Тогда публика впервые ощутила искусственный холод в общественном месте. К 1961 году японская Toshiba сделала то, о чем мы не задумываемся каждый день: отделила шумный компрессор и горячий конденсатор от тихого испарителя. Так родилась сплит-система кондиционера. А еще через двадцать лет, в 1981 году, та же Toshibа внедрила инвертор — но о нем чуть позже.

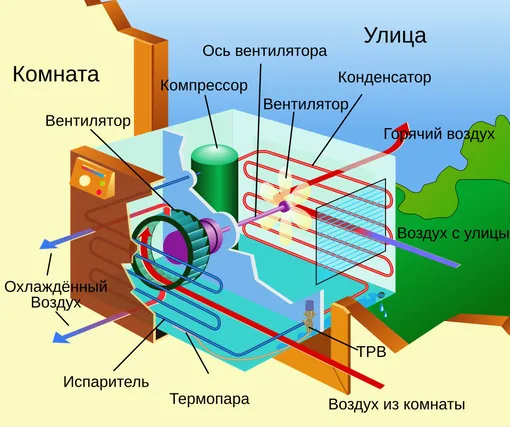

Обычный бытовой кондиционер выглядит скромно: белый блок внутри комнаты и жужжащая решетчатая коробка снаружи. За пластиком прячется замкнутый контур, похожий на кровеносную систему. Только вместо крови по медным венам бежит хладагент — специальное вещество, охотно меняющее состояние с жидкого на газообразное и обратно.

Сердце системы — компрессор. Он стоит в наружном блоке и работает как насос высокого давления. Компрессор сжимает газообразный хладагент, делая его очень горячим (порядка 70–80 °C), и толкает дальше. Затем горячий газ попадает в конденсатор — похожий на автомобильный радиатор теплообменник, который обдувает уличный вентилятор. Тепло отбирается и выбрасывается наружу, а хладагент от этого остывает, конденсируется и становится жидкостью.

Дальше жидкий хладагент пробирается через узкий капиллярный канал или терморегулирующий вентиль во внутренний блок. Там, после резкого падения давления, он поступает в испаритель — еще один радиатор. Давление резко падает, жидкость закипает, переходя в газ. При испарении она активно отнимает тепло у воздуха в помещении, который прогоняется через испаритель вентилятором. Результат — поток прохладного воздуха.

Собственно, вот и вся анатомия: два теплообменника, компрессор, дроссель и замкнутый контур из медных труб с хладагентом внутри.

«В смысле кондиционер не генерирует холод?» Да, он не дует. Он не производит прохладу из электричества, как обогреватель жжет спираль. Кондиционер — тепловой насос, перекачивающий тепло из комнаты на улицу.

Представьте, что вы решили высушить мокрую ладонь, дунув на нее. Ваше дыхание теплее кожи, но испаряющаяся влага забирает энергию, и рука мерзнет. Та же логика заложена в цикл работы компрессионной техники, которую физики называют влажным парокомпрессионным циклом. Хладагент кипит и испаряется во внутреннем блоке, жадно отбирая тепло из комнатного воздуха.

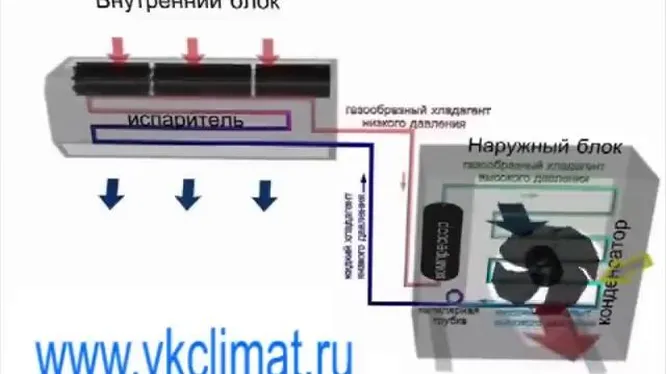

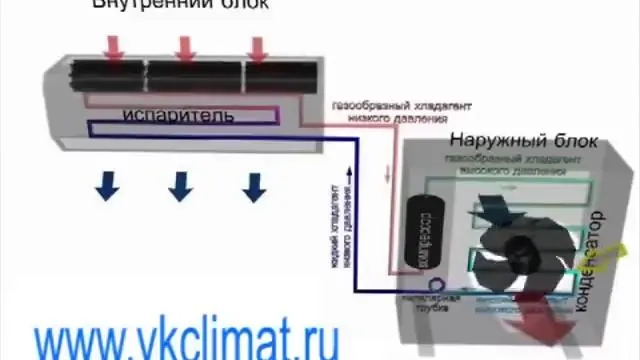

Компрессор сжимает газообразный хладагент, поднимая его температуру до 70 °C и выше, и выталкивает в наружный блок. Там горячий газ, проходя через конденсатор, отдает тепло улице и снова становится жидкостью. Затем — снова падение давления, снова испарение, снова забор тепла из комнаты. Вот наглядное видео, как работает кондиционер.

Круговорот этот бесконечен, пока работает компрессор. Главное условие — герметичность контура и способность хладагента менять агрегатное состояние в нужных диапазонах температур.

Переломной точкой в конструкции кондиционеров стал инвертор. В классических моделях компрессор работает по принципу «вкл-выкл»: охладил комнату до нужной температуры — отключился, температура упала — снова включился на полную мощность, и так рывками. Инверторный компрессор умеет плавно менять обороты и поддерживать точную температуру без скачков, что дает до 30–50 % экономии электричества и гораздо более низкий уровень шума. Сегодня это стандарт среднего и премиального сегмента.

Химия тоже не стоит на месте. Хладагент R-410A, долго служивший отрасли, уходит в прошлое из-за высокого потенциала глобального потепления. На смену приходит R-32 — более эффективный и менее вредный для климата. Некоторые производители экспериментируют с природным пропаном, но горючесть требует особых мер безопасности.

Еще современные кондиционеры могут интегрироваться в умный дом. Кондиционеры давно обзавелись Wi-Fi-модулями, датчиками присутствия и камерами, умеют не продувать людей, строить трехмерную тепловую карту комнаты и управляться с телефона. Появились модели с автоматической самоочисткой внутреннего блока, генераторами ионов и тонкой фильтрацией воздуха.

В итоге сто лет эволюции свернули огромный промышленный агрегат до плоской коробки на стене, которая сама решает, когда охлаждать, когда греть. И помнит, что вы придете с работы в семь вечера.

А началось все с типографской краски, которая никак не хотела сохнуть ровно.
